Если вы не профессиональный электрик, то наверняка представляете заземление как один-единственный металлический стержень, вбитый в землю. На первый взгляд идея кажется разумной: ток должен уходить в грунт — значит, достаточно забить железный штырь. Но в действительности всё куда сложнее и тоньше.
Зачем вообще нужно заземление
Когда происходит пробой изоляции, напряжение может оказаться на металлическом корпусе бытового прибора. В такой ситуации человек, прикоснувшийся к устройству, фактически превращается в проводник. И тогда электрический ток пойдёт именно через тело — с очень опасными последствиями.
Система заземления предотвращает подобный сценарий: ток уходит в землю по пути минимального сопротивления — через специально проложенный заземляющий провод, а не через человека.
Чтобы эта схема действительно работала, сопротивление заземляющего контура должно быть очень низким. Допустимый предел — около 30 Ом, но идеальные значения — 8–10 Ом. Достичь таких показателей с помощью одного штыря практически невозможно, если только он не стоит в заболоченной, постоянно влажной среде.
Как проверяют качество заземления

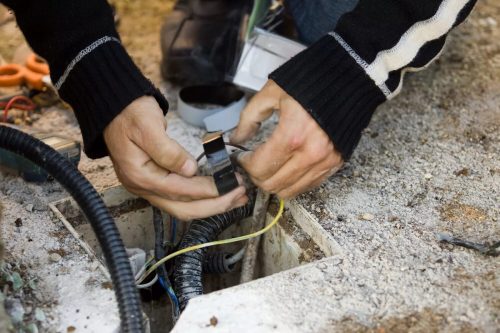

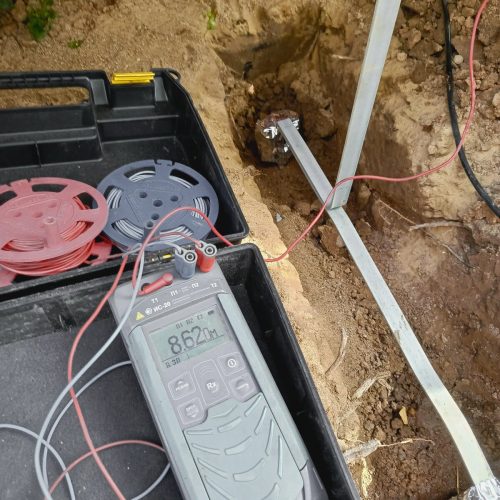

Правильнее всего измерять сопротивление специальными профессиональными приборами (например, Sonel MRU-101, TE-30). Однако на практике к ним прибегают нечасто.
Есть бытовой метод проверки: подключить лампу накаливания 100 Вт — одним концом к фазе, другим к заземляющему проводнику. Если лампа горит ярко, без заметного падения мощности — контур выполнен качественно и работает.

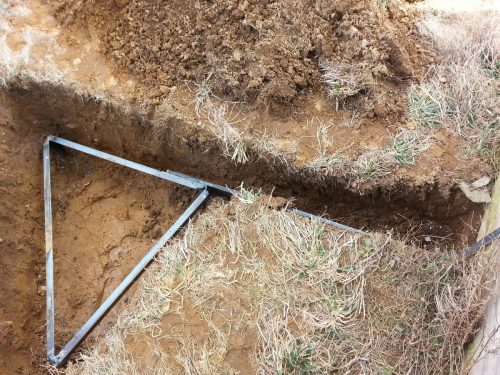

Почему чаще всего делают именно треугольник
Разместить электроды можно в разных формах: в линию, квадрат или прямоугольник. Но электрики чаще выбирают треугольную конфигурацию. И объяснение тут вовсе не в магии формы — всё упирается в удобство.
-
Три точки легко разместить на участке любой формы.
-
Проще выдержать одинаковые промежутки между электродами — расстояние должно быть примерно в 2,2 раза больше длины каждого стержня.
-
Замкнутый контур даёт более равномерный отвод тока и меньшее сопротивление, чем последовательная линия.
Как правило, длину сторон треугольника делают примерно равной длине самих заземляющих электродов.
Чем забивать штыри и на какую глубину
Для заземления часто берут арматуру 16 мм или металлический уголок. Уголок входит в почву легче, но глубина забивки должна быть не менее 1,5 метра от уровня нижней точки вырытой ямы. В сухих грунтах приходится заглублять ещё сильнее. Соединяют электроды металлической полосой сечением 40×4 мм.
Главная зависимость — влажность земли: чем суше грунт, тем длиннее и глубже требуется погружать стержни.
Что требует ГОСТ
Хотя многие используют обычную арматуру, по нормативам это неправильный подход. Чёрный металл быстро ржавеет, из-за чего эффективность контура стремительно падает. Правильный вариант — применять оцинкованную или меднённую сталь.
В продаже доступны готовые комплекты заземления — составные стержни по 1,5 м, которые соединяются между собой. Защитное цинковое покрытие толщиной около 130 мкм позволяет противостоять коррозии в течение многих лет.
Итоги
Заземление — это не формальная галочка «для отчёта», а реальная система безопасности, защищающая от поражения электрическим током. И треугольная схема — не прихоть и не декоративное решение, а оптимальная, удобная и надёжная форма, обеспечивающая минимальное сопротивление и стабильность работы. Гораздо разумнее сразу вложиться в качественный контур заземления, чем однажды столкнуться с угрозой для здоровья и жизни семьи.
А вам приходилось организовывать заземление на участке или в доме? Какие сложности возникали? Можете поделиться опытом.
