Если вы далеки от профессии электрика, то, скорее всего, представляете заземление как одинокий металлический стержень, вбитый в землю. Кажется логичным: ток должен уходить в почву, значит, достаточно воткнуть железку. Но на практике всё устроено куда сложнее.
Зачем вообще нужно заземление
Когда нарушается изоляция, напряжение может оказаться на корпусе бытового прибора. И если человек дотронется до него, тело станет проводником. Тогда электрический ток пойдёт именно через человека, что опасно для жизни и здоровья.
Заземление создано для того, чтобы разряд уходил по безопасному пути — в землю, через заземляющий контур, а не через организм. Для этого сопротивление заземляющего устройства должно быть как можно ниже. Норматив — до 30 Ом, но оптимально удерживать показатель в пределах 8–10 Ом. Один штырь таких результатов не обеспечит, разве что его поставить в заболоченной почве.

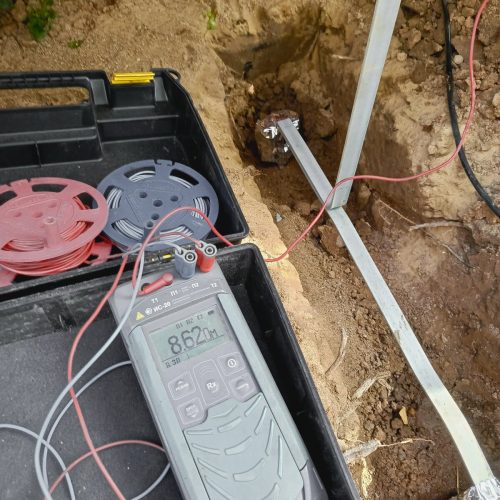

Как проверяют контур
В идеале используют специальные измерительные приборы (например, Sonel MRU-101 или TE-30). Но такие замеры проводят нечасто. Есть упрощённый способ: подключить лампу накаливания мощностью 100 Вт одним концом к фазе, а другим — к заземлению. Если лампа горит ярко, значит, контур функционирует.

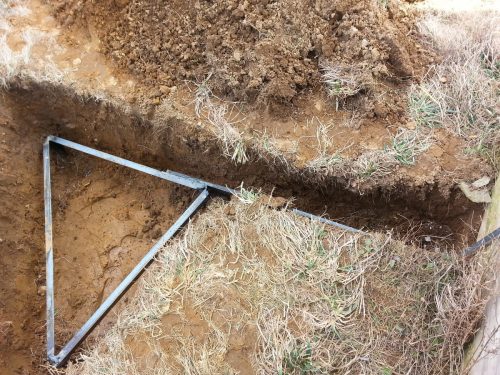

Почему выбирают треугольник
Разместить электроды можно по-разному: в линию, в квадрат, но электрики чаще всего используют именно треугольную схему. Причины просты и практичны:
-
три точки удобнее всего расположить на участке;
-
проще выдержать одинаковое расстояние между ними (обычно оно должно быть примерно в 2,2 раза больше длины штыря);
-
замкнутый контур работает стабильнее, чем прямая линия — ток распределяется равномернее, сопротивление снижается.
Как правило, длина стороны треугольника выбирается равной длине самих стержней.
Чем забивать и на какую глубину
Для заземления нередко используют стальную арматуру диаметром 16 мм или металлический уголок. Уголок удобнее в работе, но глубину выбирают не менее 1,5 метра от дна ямы. В засушливых грунтах требуется ещё больше. Электроды соединяются между собой металлической полосой размером 40×4 мм.
Главное условие — влажность почвы: чем суше земля, тем длиннее нужны заземляющие элементы.
Что предписывает ГОСТ
Хотя арматуру применяют часто, нормативы её не рекомендуют: обычный чёрный металл быстро ржавеет, и эффективность контура стремительно падает. По правилам стоит использовать оцинкованную или меднённую сталь. Сейчас можно купить готовые комплекты: набор стержней длиной 1,5 м, которые соединяются между собой. Благодаря цинковому покрытию толщиной около 130 мкм такие комплекты служат годами, защищая от коррозии.
Итог
Заземление — это не формальность, а реальная система защиты, которая способна спасти жизнь. Треугольник электродов здесь не декоративная фигура, а удобное и надёжное решение, позволяющее минимизировать сопротивление и обеспечить безопасность. Гораздо разумнее один раз вложиться в правильное устройство заземления, чем подвергать риску себя и близких.
