Как всегда, в тему история с юмором:
На первом уроке по электротехнике в ПТУ преподаватель говорит студенту:
— Запомни главное.
«Ноль» — это когда ток возвращается туда, откуда пришёл.
«Земля» — это куда ток уходит, если находит, где ему уютнее.
А если землю не сделать, ток вполне может решить, что через тебя ему удобнее всего уйти.
Казалось бы, элементарно, но люди дошли до этого далеко не сразу. Только к середине шестидесятых в народ пришло осознание, что одного провода «ноль» недостаточно, и нужен ещё один — жёлто-зелёный. До этого же масса людей испытали на себе, что ток идёт не только по кабелям, но и по телам.
Профессиональные электрики-то давно знали, что земля — не только географическое место, но и обязательный элемент безопасности. Но в жилых домах это знание как-то игнорировалось.
В результате — тысячи несчастных случаев. И только после этого, с 1958 года, заземление стало обязательным элементом любого монтажа. Тогда начали внедрять международные стандарты, но, как водится, две страны пошли по собственной дороге.
Первая из них — Советский Союз.
У нас был свой путь и свой подход.

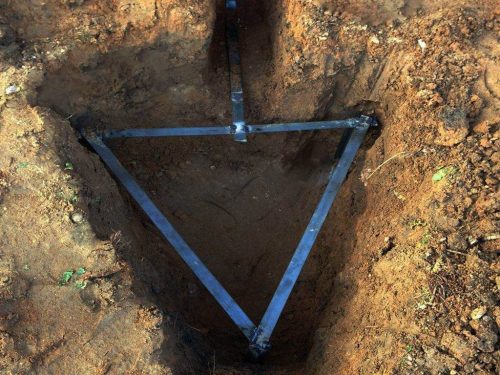

В отечественных нормах заземление выполнялось в форме треугольника.
Всё начиналось с одного… нет, не преувеличиваем… одного крепкого мужика. Бралась одна хорошая кувалда. С её помощью, с упорством, мускулами и при эмоциональном сопровождении, три мощных уголка из стали вбивались в землю.
Если на пути попадались камни, старая арматура или кирпичи — всё усложнялось. Тогда приходилось либо копать, либо вбивать новые уголки. Главное — загнать их глубже в родную, промозглую землю.
Очень глубоко.
Прямо-таки до ядра!

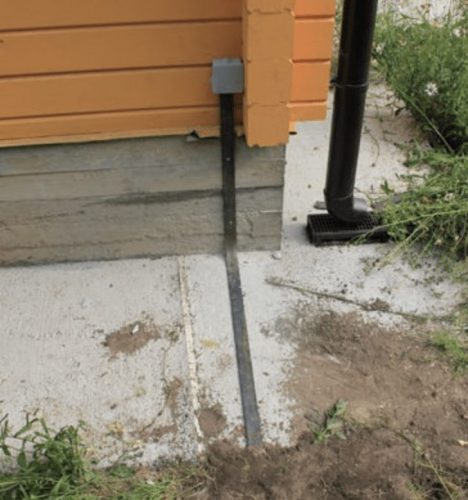

Согласно нормам, эти металлические элементы надо загонять в почву минимум на два метра, а лучше — на три. В среднем электрики останавливаются на 2,5 метрах. Потом уголки соединяются металлической полосой, к ней крепится провод, и таким образом заземление подаётся в дом.

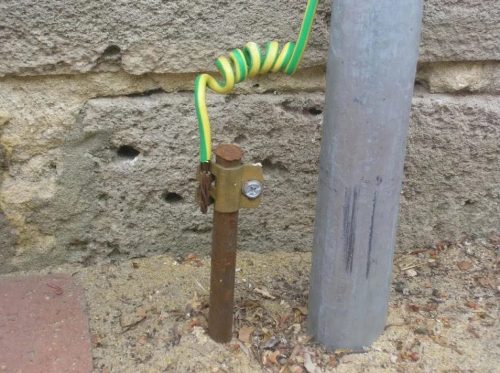

А в той же Европе или Азии достаточно просто вбить в землю медный штырь на глубину от одного до двух метров. Он тоньше, весит меньше — и этого хватает. Всё просто, легко и эффективно.
Почему у нас продолжают заниматься этой ковкой уголков — загадка. Ведь медь проводит лучше, чем железо, не ржавеет так быстро, не отваливается штрипс, не отрывается провод.
Скорее всего, всё дело в том, что медь у нас была на вес золота. Поэтому решено было экономить: меди мало, а мужиков и железа — навалом. Но времена-то уже другие, а медные штыри так и не внедрили массово.
Наверное, потому что у нас любят подход «через страдание». Буддизм, сансара, карма — всё это реализуется в правилах электромонтажа.
Отечественные мастера считают, что одного штыря мало. Но речь идёт о железном — он ржавеет, гниёт, теряет контакт. А медь, наоборот, покрывается оксидом и сохраняется веками.
Даже если почва рыхлая, агрессивная, кислородная, за 14 лет медный штырь толщиной 25 мм корродирует всего на 0,15 мм. То есть полностью исчезнет примерно через 2490 лет. Так что заземление переживёт не только владельца, но и внуков.
А вторая страна, которая пошла своим путём — США. Там тоже решили не плясать под европейские стандарты и придумали своё.
До 1952 года американцы делали всё по классике: у каждого дома — медный штырь, мужик, кувалда. Всё как у людей.
Но потом всё изменилось. Кувалды убрали, мужиков переквалифицировали, а в землю ничего больше не вбивали. Заземляющий контур исчез из-под участков.
На смену пришло «уфферное заземление». Названо по имени его автора — Герберт Уффер. Этот инженер работал на секретной военной базе в Аризоне, где хранились стратегические запасы.
База была под землёй, но молнии и дожди никто не отменял. Искры били по оборудованию, рискуя взорвать всё хранилище. Защитные меры не помогали — медные штыри не работали в сухом песке.
Герберту дали задание: либо придумаешь заземление, либо мы улетаем в космос без ракеты. Он даже обдумывал идею капельниц над штырями, чтобы смачивать песок.
Но, к счастью, вовремя отказался от этого. И придумал гениальное: приварить провод заземления к арматуре фундамента. Когда он замерил сопротивление — поразился. Оно было минимальным.
С тех пор на всех базах США заземление стали делать через фундамент.
Когда Уффер вышел на пенсию, он открыл фирму и стал внедрять эту технологию в частное строительство. Система получила название Ufer Ground и принесла ему миллионное состояние.

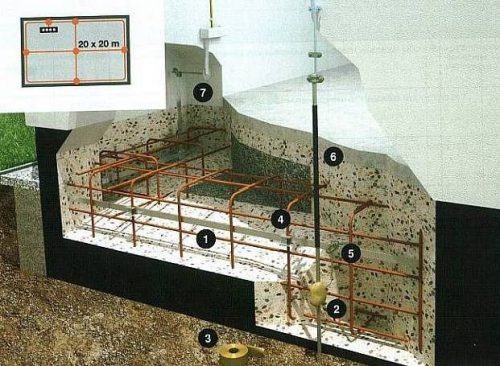

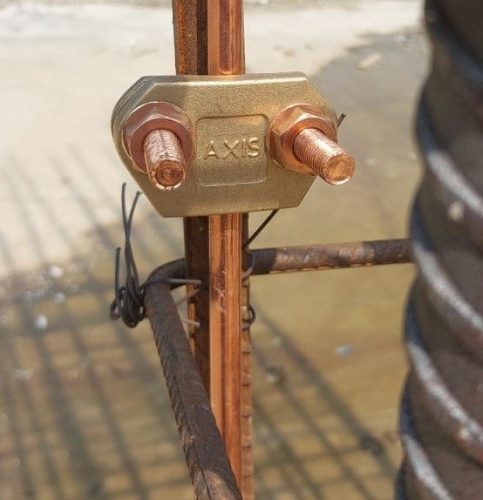

И это неудивительно: всё элементарно. При заливке фундамента к арматуре крепят медную шину — и всё.
Фундамент чуть влажный всегда, арматура — как множество вертикальных электродов. Эффект потрясающий.
Не нужно больше махать кувалдой, кидать штыри, страдать и переживать. Всё просто, надёжно и долговечно.
